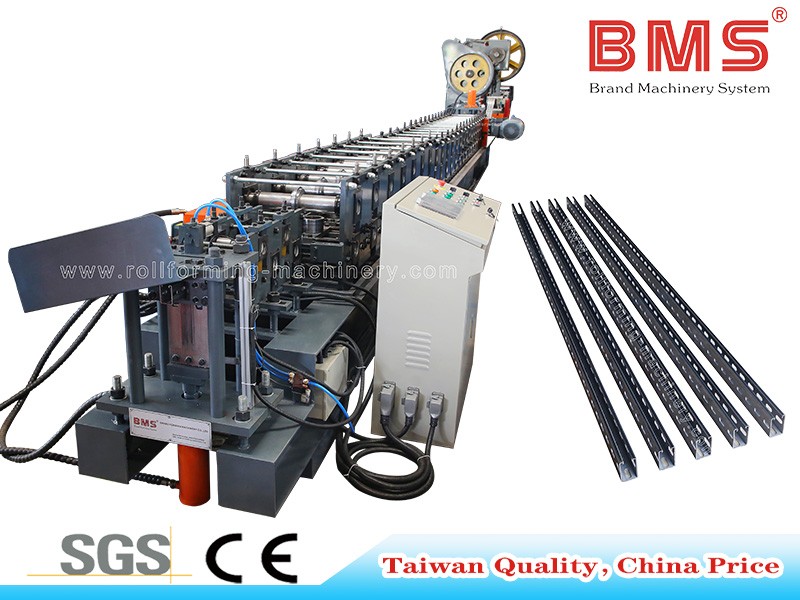

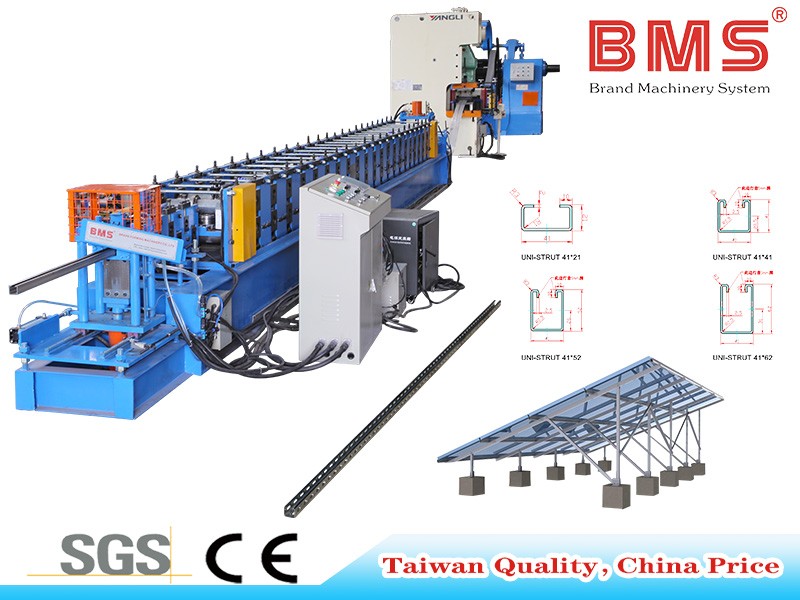

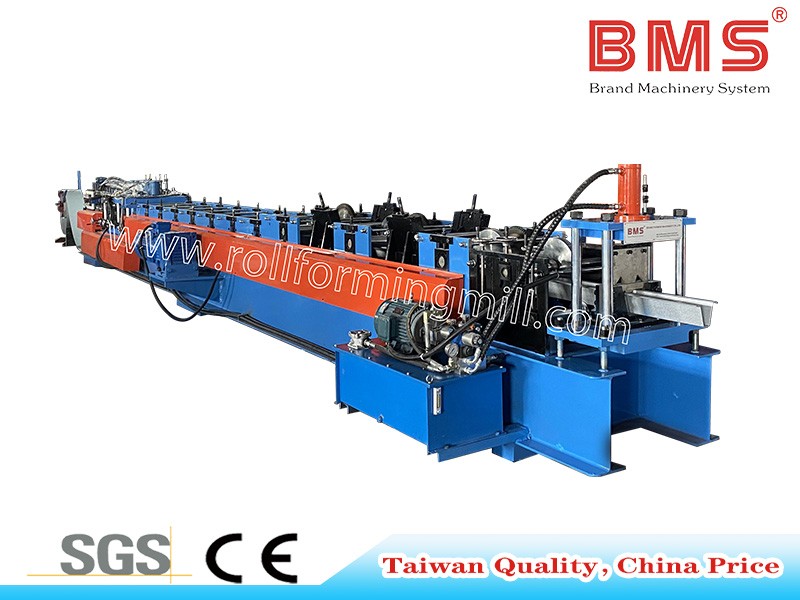

Mesin Roll Forming Bingkai Pemasangan Surya

Silahkan Klik Di Sini Untuk Melihat Videonya

Profil

Bahan

Ketebalan Bahan: 2.0-2.8mm
Bahan yang berlaku: Baja Galvanis (GI), Baja Gulungan Dingin (CRC)
Dengan kekuatan luluh :245-550Mpa

Ikuti Pekerjaan

Decoiler→ Perangkat Leveling→Servo Feeding & Punching Hole Machine→Memberi makan Panduan Perangkat & Sistem Pembentukan Bergulir→Perangkat Pemotong Pasca Hidraulik→Keluar Rak

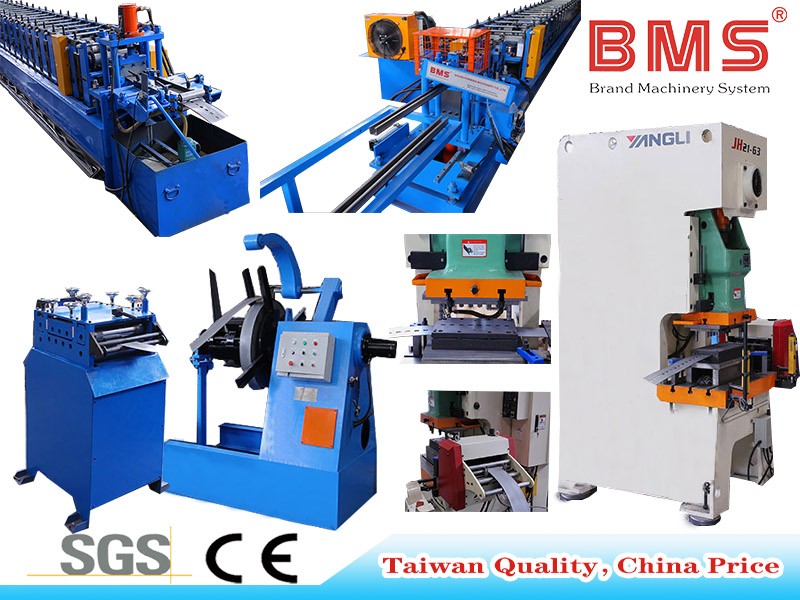

Komponen Mesin

1) Decoiler Hidrolik 5 Ton: satu set

Penyusutan lubang dalam koil baja kontrol hidrolik dan berhenti
Maks. lebar makan:600mm
Rentang ID Coil: 508 ± 30mm, Diameter Luar: 1500mm
Kapasitas maksimum:5ton, motor:3KW, kontrol kecepatan frekuensi
Mesin pompa minyak:3KW
Tambahkan daya pengumpanan otomatis dan perangkat berhenti sendiri
Dengan Perangkat Lengan Tekanan Hidraulik

2) Meratakan Device

Ke atas Tiga turun Empat sama sekali tujuh perangkat meratakan rol
Dengan panduan bahan makan, kerangka tubuh terbuat dari H450 jenis baja dengan pengelasan
Poros diproduksi dari 45 # baja, Perlakuan panas quenching dan tempering, pelapisan krom keras. Diameter = φ90mm, mesin presisi
Tenaga motor:3KW

3) Servo Drive & Punching Mesin

63 Ton Mesin meninju KECEPATAN TINGGI sebelum membentuk gulungan, dilengkapi dengan satu set model meninju. Mesin meninju empat sisi dengan penutup pengaman dan satu sisi dengan membuka pintu. Dengan kontrol sistem PLC.

Pengiriman material oleh motor Servo untuk meninju lebih akurat, daya motor servo 3KW

4) Mesin Utama

Dengan panduan makan, kerangka tubuh terbuat dari H400 jenis baja dengan pengelasan
Ketebalan dinding samping: Q235 t18mm ;Tie rod:ф22 Galvanis
Rol diproduksi dari Bantalan baja GCr15(= baja EN31), mesin presisi, Dilapisi Chrome keras; dengan ketebalan 0,04mm, permukaan dengan perawatan cermin (untuk umur lebih lama dan anti karat); Poros dibuat dari 45 # baja, Perlakuan panas quenching dan tempering, hard chrome plating.Diameter=80mm, mesin presisi
Roda gigi & rantai bergerak 22 langkah untuk membentuk
Motor Utama (merek Polaroid)=15KW , Kontrol kecepatan frekuensi

Perangkat air dingin

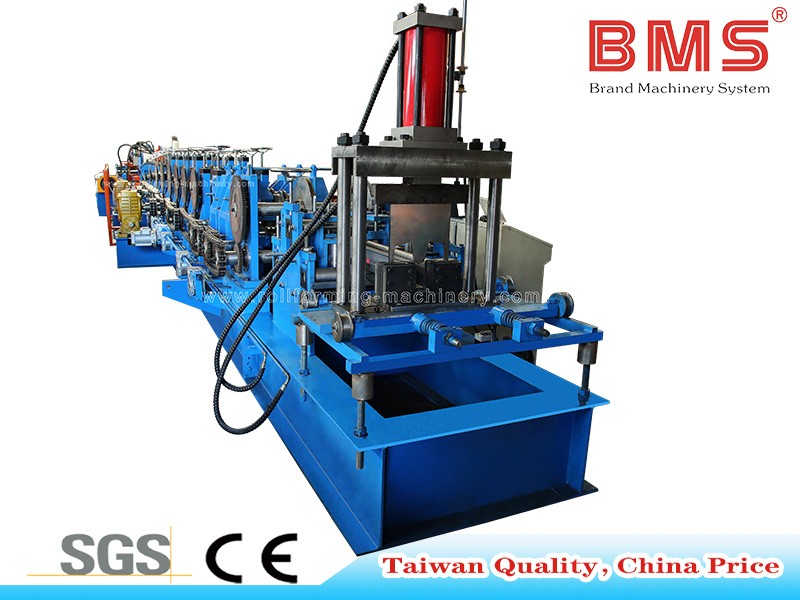

5)Pasca Perangkat Pemotong Hidraulik

Post to cut, stop to cutting, Dua potong jenis desain pisau pemotong, tanpa blanking
Motor hidrolik: 5.5KW
Bahan alat pemotong: Cr12MoV(= SKD11 dengan setidaknya satu juta kali masa pemotongan), Perlakuan panas hingga HRC58-62 derajat
Daya potong disediakan oleh mesin utama Stasiun hidrolik independen

5) Sistem Kontrol PLCm

Kontrol Kuantitas Dan Panjang Pemotongan Secara Otomatis
Masukkan Data Produksi (Batch Produksi, pcs, Panjang, dll.) Di Layar Sentuh,
Dapat Menyelesaikan Produksi Secara Otomatis.
Dikombinasikan Dengan: PLC, Inverter, Layar Sentuh, Encoder, dll

6) Keluar Rack

Tidak bertenaga, Dua unit,dengan rol di atasnya untuk memudahkan gerakan

7) Pertunjukan Produk

Layanan Purna Jual

1. Garansi 24 bulan setelah klien menerima mesin.
Dalam 24 bulan, kami akan mengirimkan suku cadang pengganti ke klien secara gratis
2. Kami menawarkan dukungan teknis selama masa pakai alat berat kami
3. Kami dapat mengirim teknisi kami untuk memasang dan melatih pekerja di pabrik klien
biaya tambahan

Ketentuan Perdagangan

1. Jumlah pesanan minimum (MOQ): 1 Set
2. Waktu pengiriman: sekitar 45 hari kerja
3. Pelabuhan pemuatan: pelabuhan Xiamen
4. Jenis pembayaran: dengan T/T atau L/C
5.Ekspor: ke lebih dari 50 negara dan wilayah, termasuk Taiwan, Inggris, Prancis, Singapura,
Yunani, Australia, AS, Meksiko, Brasil, Chili, Bolivia, Trinidad, Israel, Arab Saudi, dll

Gaya Pengepakan

Metode pengepakan: Badan utama mesin telanjang dan ditutupi oleh film plastik (untuk melindungi dari debu dan korosi), dimuat ke dalam wadah dan diperbaiki dengan mantap dalam wadah yang sesuai dengan tali baja dan kunci, cocok untuk transportasi jarak jauh.
